片式电阻器产品系列

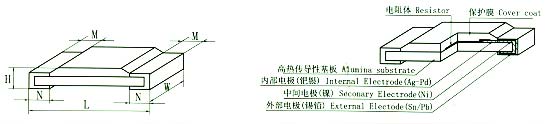

结构及规格

结构及规格

型号	尺寸（毫米）
型号	L	W	H	M	N
RR1005(0402)	1.00±0.15	0.50±0.10	0.35±0.10	0.20±0.10	0.20±0.10
RR1608(0603)	1.60±0.15	0.80±0.15	0.50±0.15	0.30±0.20 －0.15	0.30±0.20 －0.15
RR2012(0805)	2.00±0.15	1.25±0.15	0.50±0.15	0.40±0.25	0.40±0.25
RR3216(1206)	3.20±0.15	1.60±0.15	0.55±0.15	0.50±0.25	0.50±0.25
RR3225(1210)	3.20±0.15	2.50±0.15	0.55±0.15	0.50±0.25	0.50±0.25
RR5025/5225(2010)	5.00±0.15	2.50±0.15	0.55±0.15	0.60±0.25	0.60±0.25
RR6332(2512)	6.30±0.25 －0.15	3.20±0.15	0.55±0.15	0.60±0.25	0.60±0.25

电气性能

型号	额定功率		最大工作电压		最高过负荷电压		阻值范围	阻值允许误差	TCR_×10^-6/K
RR1005	1/32	1/16	50	50	100	50	10~1M	F: ±1 G: ±2 J: ±5 K: ±10	K: ±100 L: ±200
RR1608	1/16	1/10	50		100		1~1M
RR2012	1/10	1/8	100		200		1~1M
RR3216	1/8	1/4	200		400		1~1M
RR3225	1/4		200		400		1~1M
RR5225	1/2		200		400		1~1M
RR6332	1		200		400		1~1M

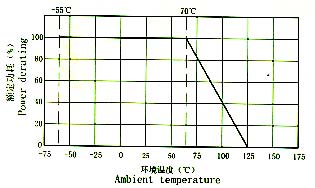

降额曲线

额定工作电压根据以下公式确定：U=√PR
U ：额定工作电压
P ：额定功率
R ：电阻值

额定工作电压不得大于最高工作电压

特性

项目	性能		测试方法
项目	K	L	测试方法
电阻温度系数	±100ppm/K	±200ppm/K	-55℃+125℃
短时过载	±0.5%R+0.05Ω	±0.5%R+0.05Ω	2.5 U_R或2U_R max 2s
端面镀层结合强度	±0.5%R+0.05Ω	±0.5%R+0.05Ω	GB/T5729 4.33 IEC115-1
耐焊接热	±0.5%R+0.05Ω	±0.5%R+0.05Ω	260±5℃ 10s
温度冲出	±0.5%R+0.05Ω	±0.5%R+0.05Ω	125℃ -55℃ 5次 5 CYCLES
气候顺序	±3%R+0.1Ω	±3%R+0.1Ω	GB/T5729 4.23 IEC115-1
稳态湿热	±3%R+0.1Ω	±3%R+0.1Ω	GB/T5729 4.17 IEC115-1
耐久性	±1%R+0.05Ω	±3%R+0.1Ω	70℃ U_R 100h
可焊性	新焊料覆盖面积≥95％		GB/T5729 4.17 IEC115-1

标称电阻系列

E-24 ±1%，±2％，±5％

10	11	12	13	15	16	18	20	22	24	27	30
33	36	39	43	47	51	56	62	68	75	82	91

E-96 ±1%

100	102	105	107	110	113	115	118	121	124	127	130
133	137	140	143	147	150	154	158	162	165	169	174
178	182	187	191	196	200	205	210	215	221	226	232
237	243	249	255	261	267	274	280	287	294	301	309
316	324	332	340	348	357	365	374	383	392	402	412
422	432	442	453	464	475	487	499	511	523	536	549
562	576	590	604	619	634	649	665	681	698	715	732
750	768	787	806	825	845	866	887	909	931	953	976

注：*阻值表示

Ｅ24系列适用于±1％、±2、±5％的产品，用3位数表示阻值，前2位有效数字，第3位代零的个数。阻值小于10Ω时，R是小数点。
E96系列适用于±1％的产品，用4位数表示阻值，前3位是有效数字，第4位代表零的个数。阻值小于100Ω时，R是小数点。
